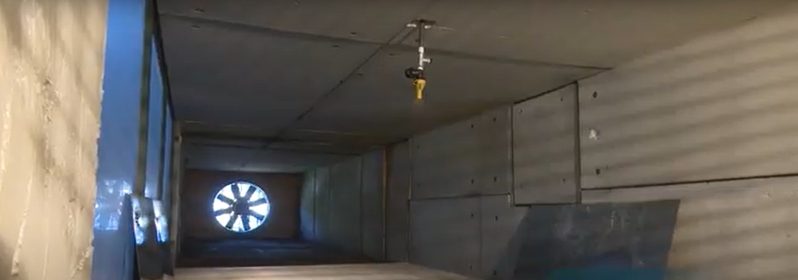

Sobre él y a 1,5 metros del extremo posterior, perpendicular a las canaletas, se encuentra colocado un túnel de viento de 1,0 metro de alto, 1,53 metros de ancho y 8,0 metros de largo, equipado con una turbina que, trabajando a la succión, permite obtener velocidades del viento del orden de 4,8 m.seg-1, con una turbulencia media del 4 %. Dentro del túnel, centrado sobre el plano vertical y a 0,85 metros del borde de barlovento del banco de distribución, se encuentra ubicado un porta pico con sistema antigoteo, en el cual se pueden intercambiar pastillas, regular su posición respecto de la dirección del viento y modificar la altura de la descarga. La pulverización hidráulica se efectúa por medio de una bomba positiva de pistón membrana. El sistema de regulación de caudal está conformado por un conjunto de cinco cortes por sección eléctricos. El indicador de presión es un manómetro de 60 milímetros de cuadrante en baño de glicerina con escala diferencial de 1 a 5 bar y fondo de escala de 25 bar. Se considera Volumen Derivado a aquel que no fue captado por la superficie del banco de distribución a causa del desplazamiento sufrido por la corriente de aire generada en el túnel de viento. El volumen de líquido derivado se calcula por diferencia entre el caudal entregado por la boquilla y el recogido en el banco de distribución, para cada condición de trabajo. Los resultados se expresan como volumen derivado, en porcentaje, resultante de la relación entre los centímetros cúbicos derivados cada 100 centímetros cúbicos pulverizados (caudal de referencia), con lo cual se evita propagar al análisis de deriva cualquier diferencia en los caudales entregados por los picos.
