Descripción

Los ensayos de fachadas integrales evalúan el comportamiento de estos cerramientos, ante diversas acciones climáticas, condiciones ambientales y de confort. Para ello se realizan pruebas de laboratorio para verificar la resistencia a la acción del viento (presión positiva o negativa), la infiltración de agua y aire, y otros aspectos relacionados con la durabilidad y seguridad.

Las determinaciones de laboratorio se efectúan según los lineamientos de normas internacionales, como las normas de la Sociedad Estadounidense para Pruebas y Materiales (ASTM, de acuerdo con sus siglas en inglés), los pliegos de especificaciones técnicas generales y/o particulares provistos por los usuarios, además de los protocolos de ensayo, considerando en toda la documentación los parámetros de diseño que surgen de los Reglamentos Nacionales de Seguridad para las Obras Civiles (CIRSOC), para las obras emplazadas dentro del territorio Nacional, o bien Reglamentos Internacionales, en caso de ser requeridos por los usuarios para ser implantada en otros países.

Necesidades que resuelve

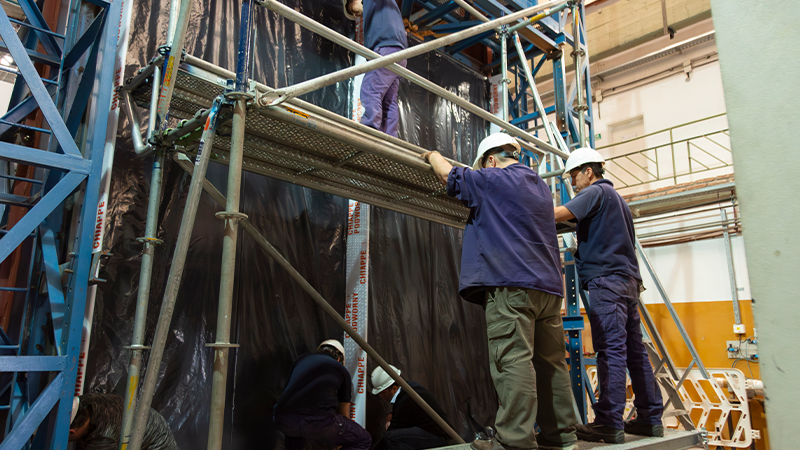

Contamos con dos cámaras de diferentes dimensiones -una de ellas, única en el país- para ensayar muestras de “muros cortina” o “curtain wall” a escala real, para tamaños de hasta 100 m2, que posibilitan la realización de los siguientes ensayos:

• Evaluación estructural

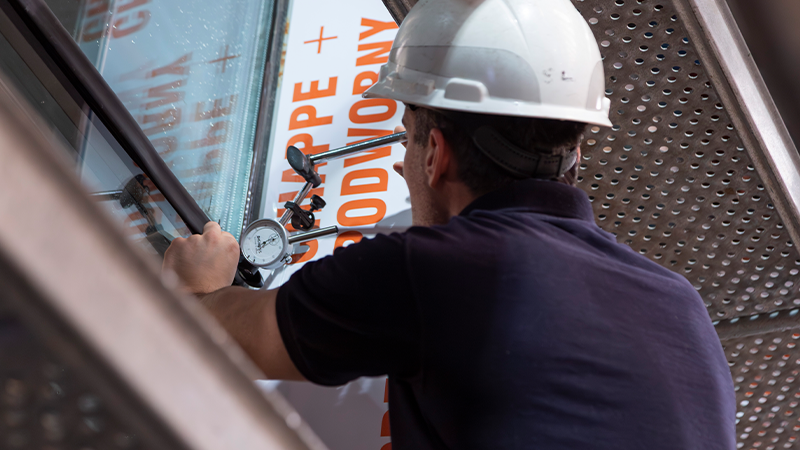

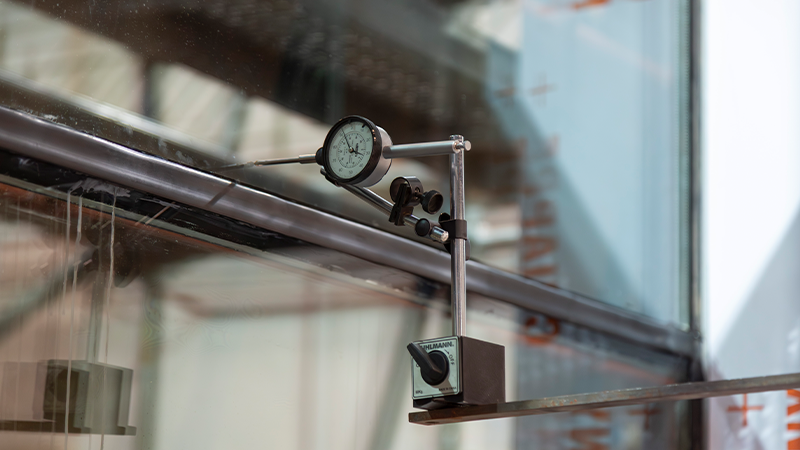

  se simulan los efectos del viento sobre el diseño de la fachada vidriada del edificio, mediante presiones estáticas que pueden generar una diferencia de presión positiva o negativa entre el exterior y el interior de la cámara de ensayo, y se capturan, registran y analizan los desplazamientos en los puntos estructurales de interés (perfilería, componentes vidriados, puntos de fijación y/o anclaje, etc.) cuidadosamente seleccionados como representativos del comportamiento estructural general de la fachada.

• Infiltración de aire
  para examinar la construcción desde el punto de vista del confort y el ahorro energético se genera una diferencia de presión estática uniforme y negativa entre el exterior y el interior de la cámara, con el fin de poder calcular la infiltración de aire a través de la fachada, descontando las pérdidas propias de la cámara de ensayos, y contrastando estos valores con los previstos en la documentación técnica del edificio (Pliegos de especificaciones técnicas, protocolos de ensayo, balances térmicos, etc.).

• Estanqueidad al agua
  Dependiendo de la cámara de ensayos a utilizar para la evaluación del prototipo, se pueden realizar las siguientes evaluaciones:

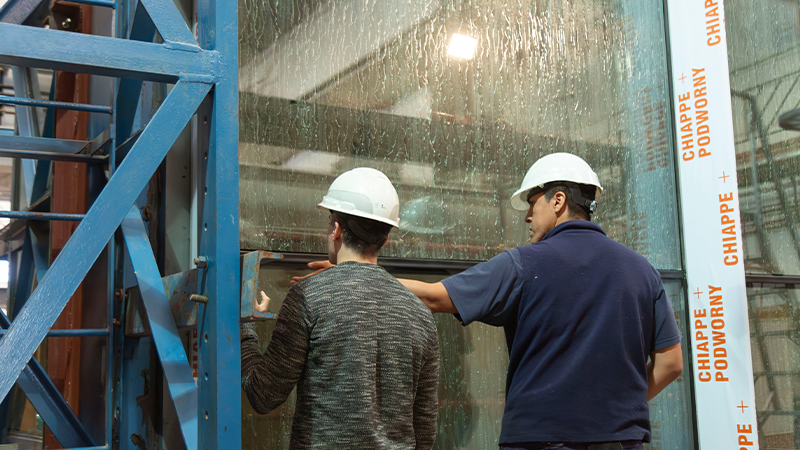

  • En ambas cámaras, se genera una diferencia de presión positiva o negativa entre el exterior y el interior de la cámara (dependiendo dónde se ubique la grilla de aspersores) y una lluvia artificial sobre la fachada la moja desde su parte exterior en condiciones de uso normal, verificándose o no el pasaje de agua a través del muro cortina.
  • En la cámara de ensayo de mayores dimensiones, se realiza además otra evaluación que consiste en aplicar una presión dinámica positiva exterior mediante una hélice del tipo de las utilizadas en aviación, acondicionada para mantener un flujo turbulento de aire mientras simultáneamente se aplica la lluvia artificial sobre la fachada y, al igual que en el primer estudio, se verifica el pasaje o no de agua a través del muro cortina.

• Ciclado térmico
  En la cámara de ensayo de mayores dimensiones, este acondicionamiento se utiliza para evaluar la posible condensación del vapor de agua, originada por la disminución de la temperatura exterior. Se acondiciona el interior de la cámara con la temperatura y humedad de diseño del interior del edificio, se adosa a la cara exterior de la fachada una cámara auxiliar y se realiza en ésta un ciclado térmico, teniendo como referencia las temperaturas exteriores extremas de diseño del lugar de emplazamiento de la construcción. Se evalúa por último la posible condensación de vapor de agua.

Alcance

Ofrecemos a las empresas nacionales e internacionales dedicadas a la fabricación y distribución de envolventes, estudios de ingeniería y arquitectura, y al sector de la construcción, la realización de ensayos que garantizan el cumplimiento de requisitos y normativas de seguridad estructural, durabilidad y desempeño.

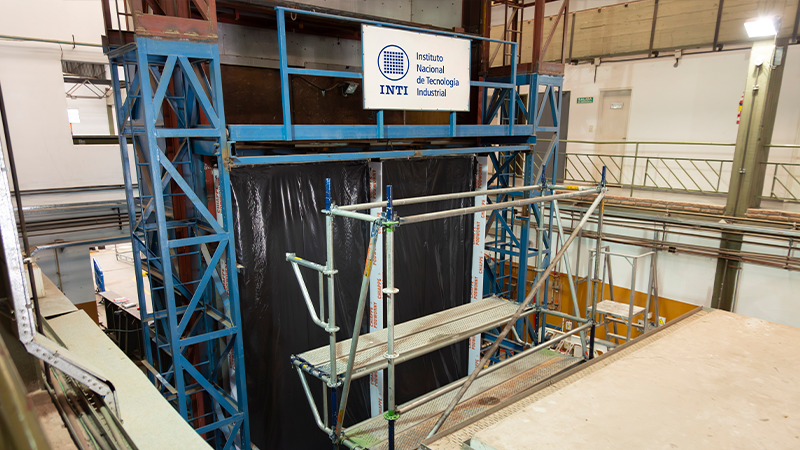

Nuestra Cámara de Ensayos de Fachadas Integrales Livianas de mayores dimensiones, única en el país, posibilita realizar ensayos de prototipos de muros cortina de hasta 10 m de ancho por 10 m de alto. Reproduce las condiciones de diseño correspondientes a los distintos agentes climáticos extremos previstos en la concepción del edificio, tales como: variación de temperatura, lluvia y presión del viento; lo que permite evaluar el comportamiento de la fachada frente a estas acciones desde el punto de vista de la seguridad estructural, el confort y la habitabilidad.

Ensayos según las siguientes normas:

• Ensayo de infiltración de aire según lineamientos de norma ASTM E283
• Ensayo de penetración de agua según lineamientos de norma ASTM E331
• Ensayo de comportamiento estructural según lineamientos de norma ASTM E330
